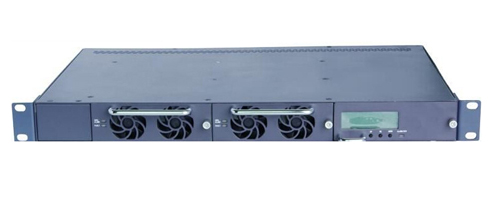

| 1U -48V嵌入式通信電源系統（30-60A） |
|
|
| CT4860ER-1U嵌入式通信電源系統(30A--60A) |
產品規格：
·應用環境：移動通信/小型程控交換機/衛星地面通信
·輸入輸出：AC/DC
·外形結構：19英寸標準機架式（1U高）
·功率：60A（3210W）
·頻率：高頻
·產品類型：嵌入式、通信專用（DC48V、DC﹣48V） |
性能特點：
·有負載采用有源功率因素補償技術，功率因素值達0.99。
·交流輸入電壓正常工作范圍寬至90V-290V。
·整流模塊采用全橋軟開關技術，效率可達92％以上。
·完善的電池管理，有負載下電和電池低電壓保護（LVLD＋LVBD）及二次下電功能，能實現溫度補償，自動均浮充控制、自動調壓、電池容量計算、在線電池檢測等功能。
·整流模塊采用無損傷熱插拔技術，即插即用，更換時間小于1min。
·網絡(luò )化設計，提供多種通信接口（如RS485、干接點），組網靈活，可實現本地和遠程監控，無人值守。
·完善的交、直流側防雷設計，適用多雷暴地區。
·完備的故障保護、故障報警功能。
·全正面的操作和維護，可以靠墻安裝，有效節約空間。
·超低輻射，采用電磁兼容設計，整流模塊能夠滿足《通信電源設備電磁兼容性限值及測量方法》（中華人民共和國通信行業標準YD/T983）
適用范圍:
·小型程控交換機
·接入網
·傳輸設備
·移動通信
·衛星通信地面站
·微波通信供電
技術參數： |
型號 |
CT4860ER-1U |
額定容量 |
60A/2880W |
輸入 |
額定輸入電壓 |
220V AC |
交流輸入范圍 |
90V-280V |
輸入電流 |
17.8A |
交流輸入頻率 |
45-66 Hz |
功率因素 |
≥0.99 |
效率 |
92％ |
輸出 |
額定輸出電壓 |
48V DC |
輸出電壓范圍 |
42-58V DC |
額定輸出電流 |
60A |
輸出功率 |
3600W |
負載分路 |
1路負載輸出 |
電池分路 |
1路電池輸出 |
電池LVD |
50A×1 |
接線方式 |
后接線 |
整流模塊 |
CT4830×2PCS |
監控模塊 |
CTSCS1305×1PCS |
具備功能 |
具有RS485通信接口 |
自主均流功能 |
通過均流總線可以實現并聯 |
遙控開/關機 |
熱插拔 |
休眠節能功能 |
環境 |
工作溫度 |
﹣40℃ - ﹢70℃ |
濕度 |
≤95％ 無冷凝 |
保護特性 |
輸入過欠壓保護 |
輸出過壓保護 |
輸出過流保護 |
過溫報警和保護 |
軟啟動功能 |
安規特性 |
輸入-輸出 3000VAC/10mA/1min 無飛弧，無擊穿 |
輸入-輸出 2500VAC/10mA/1min 無飛弧，無擊穿 |
輸出-機殼 500VAC/10mA/1min 無飛弧，無擊穿 |
重量(凈重)Kg |
≤8KG (含整流模塊) / ≤9KG (含包裝) |
尺寸 |
482mm（寬）×44mm（高）×300mm（深） |
|
| |
| |

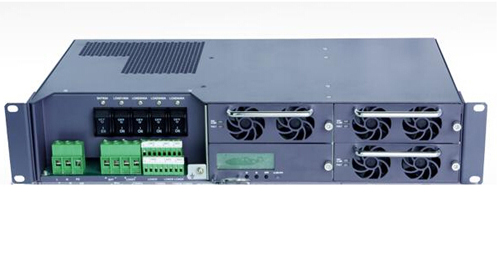

| 2U -48V嵌入式通信電源系統（30-90A） |
|
|
| CT4890ER-2U嵌入式通信電源系統 (30A--90A) |
性能特點：
·有負載采用有源功率因素補償技術，功率因素值達0.99。
·交流輸入電壓正常工作范圍寬至90V-290V。
·整流模塊采用全橋軟開關技術，效率可達92％以上。
·完善的電池管理，有負載下電和電池低電壓保護（LVLD＋LVBD）及二次下電功能，能實現溫度補償，自動均浮充控制、自動調壓、電池容量計算、在線電池檢測等功能。
·整流模塊采用無損傷熱插拔技術，即插即用，更換時間小于1min。
·網絡(luò )化設計，提供多種通信接口（如RS485、干接點），組網靈活，可實現本地和遠程監控，無人值守。
·完善的交、直流側防雷設計，適用多雷暴地區。
·完備的故障保護、故障報警功能。
·全正面的操作和維護，可以靠墻安裝，有效節約空間。
·超低輻射，采用電磁兼容設計，整流模塊能夠滿足《通信電源設備電磁兼容性限值及測量方法》（中華人民共和國通信行業標準YD/T983）
適用范圍:
·小型程控交換機
·接入網
·傳輸設備
·移動通信
·衛星通信地面站
·微波通信供電
技術參數： |
型號 |
CT4890ER-2U |
額定容量 |
90A/4320W |
輸入 |
額定輸入電壓 |
220V AC |
交流輸入范圍 |
90V-280V |
輸入電流 |
26.7A |
交流輸入頻率 |
45-66 Hz |
功率因素 |
≥0.99 |
效率 |
92％ |
輸出 |
額定輸出電壓 |
48V DC |
輸出電壓范圍 |
42-58V DC |
額定輸出電流 |
90A |
輸出功率 |
5400W |
負載分路 |
4路負載輸出(輸出容量根據負載情況設定) |
電池分路 |
1路電池輸出（根據電池容量設定） |
電池LVD |
100A×1 (根據實際情況設定) |
負載LVD |
100A×1 (可選) |
接線方式 |
前接線 |
整流模塊 |
CT4830×3PCS |
監控模塊 |
CTSCS1305×1PCS |
具備功能 |
具有RS485通信接口 |
自主均流功能 |
通過均流總線可以實現并聯 |
遙控開/關機 |
熱插拔 |
休眠節能功能 |
環境 |
工作溫度 |
﹣40℃ - ﹢70℃ |
濕度 |
≤95％ 無冷凝 |
保護特性 |
輸入過欠壓保護 |
輸出過壓保護 |
輸出過流保護 |
過溫報警和保護 |
軟啟動功能 |
安規特性 |
輸入-輸出 3000VAC/10mA/1min 無飛弧，無擊穿 |
輸入-輸出 2500VAC/10mA/1min 無飛弧，無擊穿 |
輸出-機殼 500VAC/10mA/1min 無飛弧，無擊穿 |
重量(凈重)Kg |
≤10KG (含整流模塊) / ≤11KG (含包裝) |
尺寸 |
482mm（寬）×88mm（高）×300mm（深） |
|
| |
| 3U -48V嵌入式通信電源系統（90-210A） |
|
|
| CT48210-3U系列嵌入式通信電源系統(90A ~ 210A) |
產品規格：
·應用環境：移動通信/小型程控交換機/衛星地面通信
·輸入輸出：AC/DC
·外形結構：19英寸標準機架式（3U高）
·功率：90A-210A（4815W-11235W）
·頻率：高頻
·產品類型：嵌入式、通信專用（DC48V、DC﹣48V）
性能特點：
·有負載采用有源功率因素補償技術，功率因素值達0.99。
·交流輸入電壓正常工作范圍寬至90V-290V。
·整流模塊采用全橋軟開關技術，效率可達92％以上。
·完善的電池管理，有負載下電和電池低電壓保護（LVLD＋LVBD）及二次下電功能，能實現溫度補償，自動均浮充控制、自動調壓、電池容量計算、在線電池檢測等功能。
·整流模塊采用無損傷熱插拔技術，即插即用，更換時間小于1min。
·網絡(luò )化設計，提供多種通信接口（如RS485、干接點），組網靈活，可實現本地和遠程監控，無人值守。
·完善的交、直流側防雷設計，適用多雷暴地區。
·完備的故障保護、故障報警功能。
·全正面的操作和維護，可以靠墻安裝，有效節約空間。
·超低輻射，采用電磁兼容設計，整流模塊能夠滿足《通信電源設備電磁兼容性限值及測量方法》（中華人民共和國通信行業標準YD/T983）
技術參數： |
型號 |
CPL4890ER-3U |
CPL48120ER-3U |
CPL48150ER-3U |
CPL48180ER-3U |
CPL48210ER-3U |
額定容量 |
90A/4815W |
120A/6420W |
150A/8025W |
180A/9630W |
210A/11235W |
輸入 |
額定輸入電壓 |
220V AC |
交流輸入范圍 |
90V-280V |
輸入電流 |
26.7A |
35.6A |
44.5A |
53.4A |
62.3A |
交流輸入頻率 |
45-66 Hz |
功率因素 |
≥0.99 |
效率 |
92％ |
輸出 |
額定輸出電壓 |
48V DC |
輸出電壓范圍 |
42-58V DC |
額定輸出電流 |
90A |
120A |
150A |
180A |
210A |
輸出功率 |
5400W |
7200W |
9000W |
10800W |
12600W |
負載分路 |
10路負載輸出 |
電池分路 |
2路電池輸出 |
電池LVD |
50A×2 |
接線方式 |
前接線 |
整流模塊 |
30A×3PCS |
30A×4PCS |
30A×5PCS |
30A×6PCS |
30A×7PCS |
監控模塊 |
CTSCS1305×1PCS |
具備功能 |
具有RS485通信接口 |
自主均流功能 |
通過均流總線可以實現并聯 |
遙控開/關機 |
熱插拔 |
休眠節能功能 |
環境 |
工作溫度 |
﹣40℃ - ﹢70℃ |
濕度 |
≤95％ 無冷凝 |
保護特性 |
輸入過欠壓保護 |
輸出過壓保護 |
輸出過流保護 |
過溫報警和保護 |
軟啟動功能 |
安規特性 |
輸入-輸出 3000VAC/10mA/1min 無飛弧，無擊穿 |
輸入-輸出 2500VAC/10mA/1min 無飛弧，無擊穿 |
輸出-機殼 500VAC/10mA/1min 無飛弧，無擊穿 |
重量(凈重)Kg |
12.5KG（含模塊） |
14KG（含模塊） |
15.5KG（含模塊） |
17KG（含模塊） |
18.5KG（含模塊） |
重量(毛重)Kg |
13KG（含包裝） |
15KG（含包裝） |
16KG（含包裝） |
18KG（含包裝） |
20KG（含包裝） |
機器尺寸 |
482mm（寬）×132mm（高）×300mm（深） |
|
| |

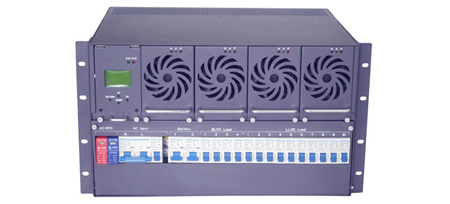

6U -48V嵌入式通信電源系統（200A））
|
|
| 產品名稱:CT48210-6U 200A 嵌入式通信電源系統 |
產品規格：
·應用環境：移動通信/小型程控交換機/衛星地面通信
·輸入輸出：AC/DC
·外形結構：19英寸標準機架式（6U高）
·功率：200A（10700W）
·頻率：高頻
·產品類型：嵌入式、通信專用（DC48V、DC﹣48V）
產品特點：
·有負載采用有源功率因素補償技術，功率因素值達0.99。
·交流輸入電壓正常工作范圍寬至90V-290V。
·整流模塊采用全橋軟開關技術，效率可達92％以上。
·完善的電池管理，有負載下電和電池低電壓保護（·V·D＋·VBD）及二次下電功能，能實現溫度補償，自動均浮充控制、自動調壓、電池容量計算、在線電池檢測等功能。
·整流模塊采用無損傷熱插拔技術，即插即用，更換時間小于1min。
·網絡(luò )化設計，提供多種通信接口（如RS485、干接點），組網靈活，可實現本地和遠程監控，無人值守。
·完善的交、直流側防雷設計，適用多雷暴地區。
·完備的故障保護、故障報警功能。
·全正面的操作和維護，可以靠墻安裝，有效節約空間。
·超低輻射，采用電磁兼容設計，整流模塊能夠滿足《通信電源設備電磁兼容性限值及測量方法》（中華人民共和國通信行業標準YD/T983）

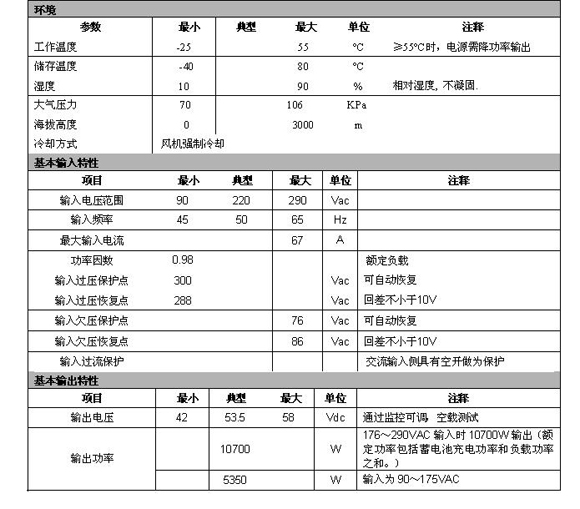

產品參數: |
 |
| |
