 維諦UPS中型數據中心解決方案

相關產品
易睿系統
交流不間斷電源系統
機房精密空調系統
服務器機柜系統
SPM(Server Power Management)服務器電源管理系統
STS(Static Transfer Syestem)靜態切換系統
艾默生LTS負載切換開關


成功案例

方案概述
中型數據中心的基礎設施系統主要分電源、環境控制和機房監控管理系統。由于中型數據中心承載企業、機構的核心業務,重要性較高。因而中型數據中心一般根據TIA942標準的Tier4和Tier3標準建設,可靠性要求99.999%以上,以保證大部分異常故障和正常維護情況下,數據中心正常工作,核心業務不受影響。

艾默生UPS中型數據中心解決方案

1、電源系統,通常選用多路市電源互為備份,并且機房設有專用柴油發電機系統作為備用電源系統,市電電源間、市電電源和柴油發電機間通過ATS(自動切換開關)進行切換,為數據中心內UPS(不間斷供電電源)、機房空調、照明等設備供電。

由于中型數據中心業務重要性,通常采用雙母線或冗余并機的供電方案供電,滿足中型數據中心服務器等IT設備高可靠性用電要求。雙母線供電系統,有兩套獨立UPS供電系統(包含UPS配電系統),在任一套供電母線(供電系統)需要維護或故障等無法正常供電的情況下,另一套供電母線仍能承擔所有負載,保證機房業務供電,確保數據中心業務不受影響。冗余并機供電系統,采用UPS冗余并機的方式,提高供電系統的可靠性,保證數據中心供電。

在UPS輸出到服務器等IT設備輸入間,選用SPM(服務器電源管理器)進行電源分配和供電管理,實現對每臺機柜用電監控管理,提高供電系統的可靠性和易管理性。對于雙路電源的服務器等IT設備,可以通過SPM直接從雙母線供電系統的兩套母線引人電源,即可保證其用電高可靠性。對于單路電源的服務器等IT設備,通常選用STS(靜態切換開關)為其選擇切換一套供電母線供電。在供電母線無法正常供電時,STS將自動快速切換到另一套供電正常的母線供電,確保服務器等IT設備的可靠用電。

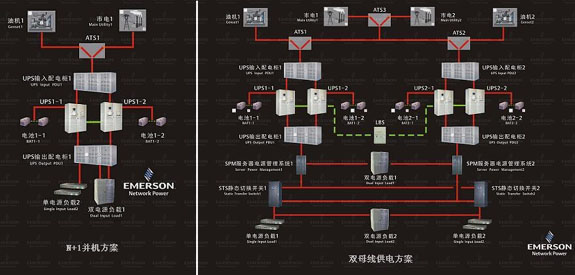

并機供電系統

圖示冗余并機供電系統可確保供電可靠性高達99.999%以上 圖示雙母線供電系統可確保供電可靠性高達99.99999%以上

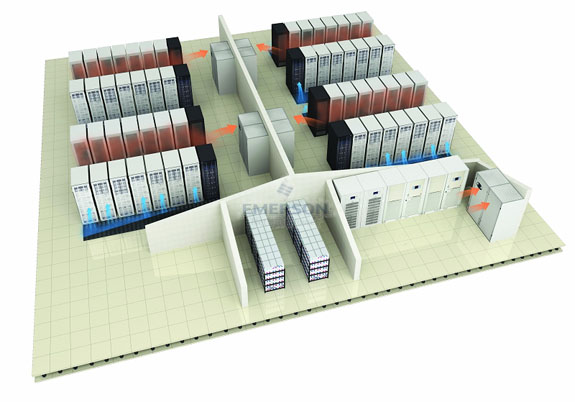

2、環境控制系統,通常選用機房精密空調對數據中心的環境調節,確保服務器等IT設備的運行環境。對于發熱量大的服務器等IT設備,通常選用高通孔率(一般大于70%)網孔門的機柜,提高機柜進出風量;將機柜面對面、背對背布置,在機房?jì)刃纬衫錈岣綦x的風道,提高制冷效率;空調采用下送風方式,確保機房送風均勻,提高制冷效率。

在某些功率密度特別高場合(發熱量超過5kw/機柜),往往容易產生局部熱點,形成故障隱患。為消除局部熱點,需要采用相應的高熱密度解決方案,如開放式方案即為在局部熱點發生處加裝制冷終端XD,加強局部制冷能力,以消除局部熱點;封閉式方案即為高功率密度設備放置在封閉機柜內,通過機柜內制冷循環,高效率制冷散熱。

3、機房監控管理系統,中型數據中心需要對電源、空調等設備運行狀態進行管理,同時還需要對機房?jì)拳h(huán)境,如溫濕度、漏水、煙感等參量進行監控,確保數據中心工作在一個正常的范圍之內。并對數據中心設備運行參數和環境量實時監控和管理,同時遠程監控和管理,實現機房無人值守。
