STS靜態電源切換開關
 STS靜態電源切換開關,STS靜態雙電源切換開關

STS靜態電源轉換開關

STS靜態轉換開關產品介紹:
靜態轉換開關STS(Static Transfer Switch)是實現兩個獨立電源間的快速轉換的無觸點電子式開關裝置,其轉換時間可以達到5mS,為數字設備、控制設備或其它對電源供電連續性要求極高的用電設備提供供電保障,當一路電源超限或斷電后,迅速地切換至另一路電源,保證設備運行及數據安全。它(STS)是實現所謂“分布式供電”方案的有利工具,可以大大提高機房供電系統的可靠性。

STS靜態轉換開關(Static Transfer Switch)為電源二選一自動切換系統,正常工作狀態下,在主電源處于正常的電壓范圍內,負載一直連接于主電源。在主電源發生故障時,負載自動切換到備用電源,主電源恢復正常后,負載又自動切換到主電源。 STS靜態轉換開關(Static Transfer Switch)采用先斷后通(Break before Make)的切換方式,可以實現不同輸入電源之間的不間斷切換,為單電源負載提供雙母線供電,如: 非并聯UPS系統的n+1冗余、 不同容量UPS系統的n+1冗余、 不同型號UPS系統的n+1冗余、 不同市電的冗余、 市電與發電機的冗余。

STS用于在兩個獨立的AC電源之間轉換供電,第一路出現故障后STS自動切換到第二路給負載供電,第二路故障的話STS自動切換到第一路給負載供電。與傳統的自動轉換開關ATS不同,靜態轉換開關提供快速負載轉換(一般為1/4周期),保證精密的電子設備不間斷工作。負載重新轉換到主輸入電源實際上是瞬時的(≤6ms)。適合用于UPS與UPS,UPS與發電機,UPS與市電,市電與市電等任意兩路電源的不斷電轉換。

STS靜態切換開關主要由智能控制板,高速可控硅,斷路器構成。其標準切換時間為6ms,不會(huì )造成IT類負載斷電。既對負載可靠供電,同時又能保證STS在不同相切換時的安全性。STS的基本應用包括電力工業的自動化系統,石化工業的電源系統,計算機和遠程通訊中心,大樓的自動化和安全系統,以及其他對電源中斷敏感的設備。

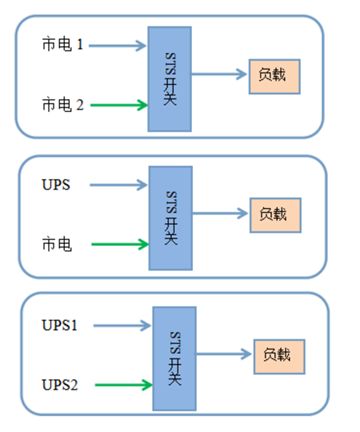

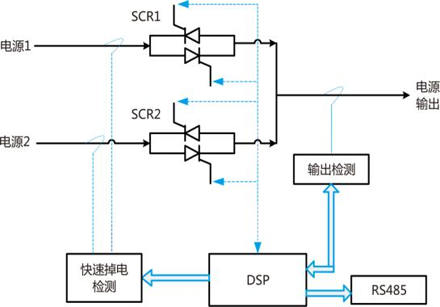

STS靜態電源切換裝置原理圖


STS靜態電源切換開關產品特點
本產品主要由自能控制板,高速可控硅,斷路器構成.其標準切換時間為≤6ms,即對負載可靠供電,同時又能保證STS在不同相切換時的安全性,同時本產品還具有以下功能.
⑴保護功能更加完善:
■超載保護(選件):當負載超過設備負載的150%時設備將自動關斷輸出并報警,10秒后自動再次開啟;
■高低壓保護功能:當輸入交流低壓,超壓時,設備會(huì )自動轉向另一路電源;
■智慧檢測:當任一時刻,某一路市電斷電(含人工切換),設備會(huì )自動切換到另一路,免除人工切換或斷電的危險;
⑵智能報警功能:
■當市電斷電時,設備會(huì )自動啟動報警,90秒后自動消音;
■當市電超限時,設備也會(huì )自動報警,90秒后自動消音;
⑶手動切換功能:
■兩路電源正常時,可隨意將負載轉向另一路電源供電;
■當某路市電斷電或超限時,設備會(huì )自動鎖閉手動、自動切換;

STS靜態電源切換開關簡介:
STS靜態轉換開關(Static Transfer Switch)為電源二選一自動切換系統,正常工作狀態下,在主電源處于正常的電壓范圍內,負載一直連接于主電源。在主電源發生故障時,負載自動切換到備用電源,主電源恢復正常后,負載又可切換到主電源。

STS靜態轉換開關(Static Transfer Switch)采用先斷后通(Break before Conduct)的切換方式,可以實現不同輸入電源之間的不間斷切換, 為單電源負載提供雙母線供電,如:
* 非并聯UPS系統的n+1冗余
* 不同容量UPS系統的n+1冗余
* 不同型號UPS系統的n+1冗余。

應用領域:
SOHO小型辦公環境
小型通訊交換機
SOHO網絡(luò )設備
商用POS機
工作站及其外圍設備

性能特點:
保護功能更加完善:

■高低壓保護功能:當輸入交流低壓或超壓時,設備會(huì )自動轉向另一路電源。
■智能檢測:當任一時刻,某一路市電斷電(含人工切換),,設備會(huì )自動切換到另一路,免除人工切換或斷電的危險。
■超載保護(選件):當負載超過設備負載的110%時設備將自動關斷輸出并報警,10秒后自動再次開啟。

智能報警功能:

■當市電斷電時,設備會(huì )自動啟動報警,90秒后自動消音。
■當市電超限時,設備也會(huì )自動報警,90秒后自動消音。

手動切換功能:

■兩路電源正常時,可隨意將負載轉向另一路電源供電。
■當某路市電斷電或超限時,設備會(huì )自動鎖閉手動、自動切換。

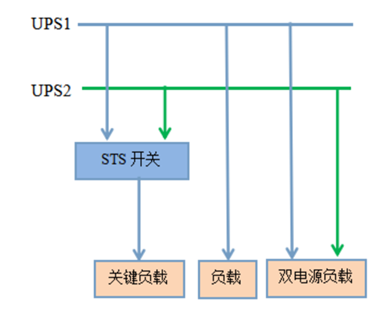

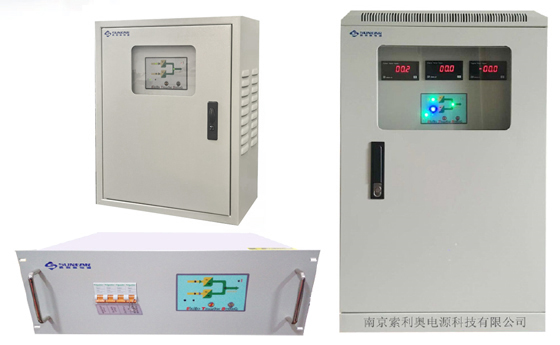

STS靜態電源切換開關配置方案STS靜態電源切換開關配置方案
單相STS靜態電源切換開關

STS靜態轉換開關STS靜態轉換開關
技術性能:
STS為二選一自動切換系統,第一路出現故障后STS自動切換到第二路給負載供電,第二路故障后STS自動切換到第一路給負載供電。
輸入電壓:220±15%;
輸出電壓:220±15%;
工作頻率:50Hz/60Hz;
諧波失真:<3%;
斷電切換時間:典型值6mS,最大值10mS;
溫 升:<60 0C;

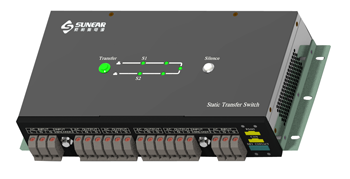

模塊式STS

(規格:?jiǎn)蜗?0A-63A)

STS靜態電源切換模塊

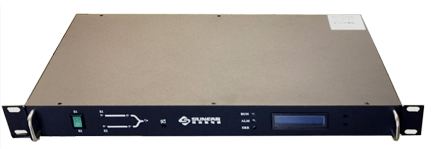

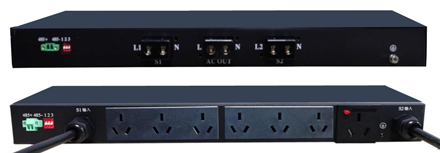

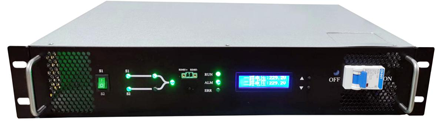

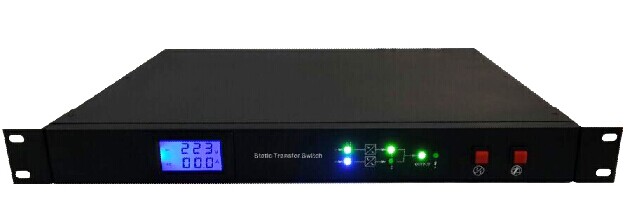

機架式STS

(規格:?jiǎn)蜗?6A-125A)

STS靜態電源切換裝置
STS靜態轉換開關

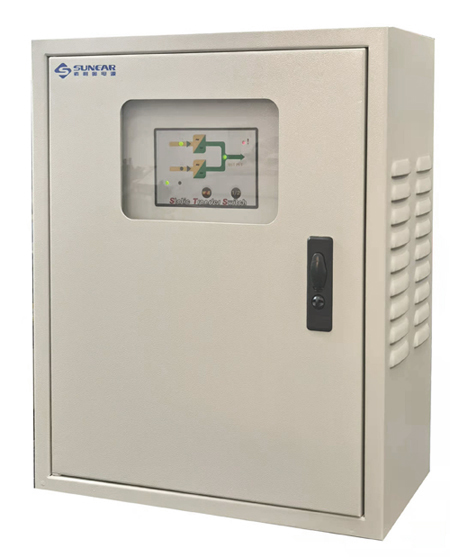

壁掛式STS

(規格:?jiǎn)蜗?2A-125A)

STS靜態電源切換開關

STS靜態電源切換開關 (單相16A-125A)

機架式型號

SUSTS-1116R

SUSTS-1120R

SUSTS-1125R

SUSTS-1132R

SUSTS-1140R

SUSTS-1163R

SUSTS-11100R

SUSTS-11125R

壁掛式型號

-

-

SUSTS-1125H

SUSTS-1132H

SUSTS-1140H

SUSTS-1163H

SUSTS-11100H

SUSTS-11125H

模塊式型號

SUSTS-1116M

SUSTS-1120M

SUSTS-1125M

SUSTS-1132M

SUSTS-1140M

SUSTS-1163M

-

-

電源參數

輸入:AC220V ×2路;輸出AC220V, 1P(零線不切換)/2P (零線切換)

額定電流

16A

20A

25A

32A

40A

63A

100A

125A

額定功率

3.5KW

4.4KW

5.5KW

7KW

8.8KW

13.8KW

22KW

27.5KW

壁掛式尺寸
寬×深×高

-

-
400×176×483(mm)

機架式尺寸
寬×深×高

490×343×44mm?(1U)

490×343×88mm (2U)

模塊式尺寸
長×寬×高

360×185×67(mm)

350×220×140(mm)

-

-

重量

8

10

12

20

23

27

38

45

型號說明:后綴R為機架式,H為壁掛式,M為模塊式

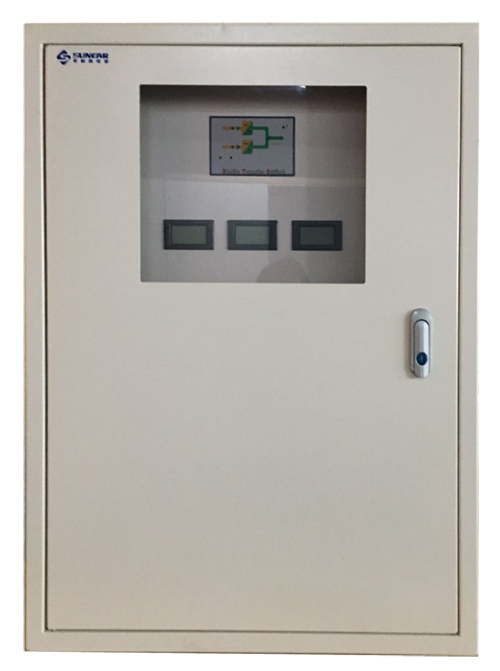

三相STS靜態電源切換開關

技術性能:
輸入電壓:380±15%;
輸出電壓:380±15%;
工作頻率:50Hz/60Hz;
諧波失真:<3%;
斷電切換時間:典型值6mS,最大值10mS;
溫 升:<60 0C;

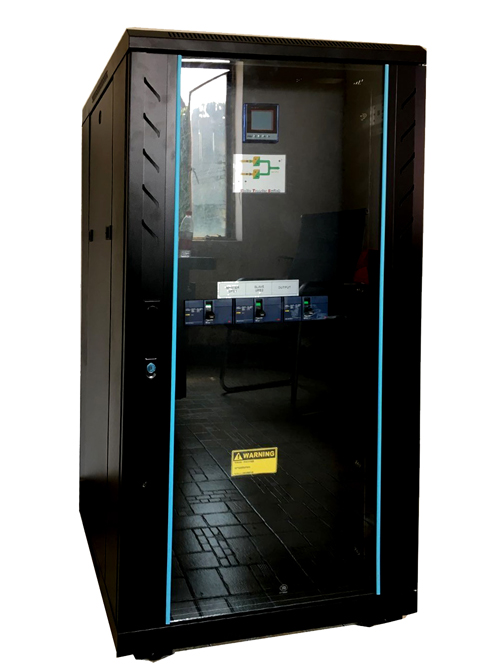

三相STS靜態電源切換開關三相STS靜態電源切換開關
STS靜態電源切換裝置 (三相32A-400A)

機柜式型號

SUSTS-3332C

SUSTS-3340C

SUSTS-3363C

SUSTS-33100C

SUSTS-33125C

SUSTS-33160C

SUSTS-33200C

SUSTS-33250C

SUSTS-33300C

SUSTS-33400C

壁掛式型號

SUSTS-3332H

SUSTS-3340H

SUSTS-3363H

SUSTS-33100H



-

-

-

-

-

電源參數

輸入:AC380V ×2路;輸出AC380V, 3P(零線不切換)/4P(零線切換)

額定電流

32A

40A

63A

100A

125A

160A

200A

250A

300A

400A

額定功率

21KW

26KW

41.6KW

66KW

82KW

105KW

132KW

165KW

197KW

263KW

機柜式尺寸
寬×深×高

600×600×800(mm)

600×600×1200(mm)

800×800×2000(mm)

800×800×2200(mm)

壁掛式尺寸
寬×深×高

600×800×250(mm)

-

重量

46

55

82

110

165

180

230

255

320

360

    型號說明:后綴C為機柜式,H為壁掛式
STS靜態電源切換裝置型號列表

 產品型號

規格

安裝方式

尺寸

單相STS

SUSTS-1116M

單相16A

模塊式安裝

350×220×140

SUSTS-1120M

單相20A

模塊式安裝

350×220×140

SUSTS-1125M

單相25A

模塊式安裝

350×220×140

SUSTS-1132M

單相32A

模塊式安裝

350×220×140

SUSTS-1140M

單相40A

模塊式安裝

350×220×140

SUSTS-1163M

單相63A

模塊式安裝

350×220×140

SUSTS-1116R

單相16A

機架式安裝1U

485×380×44.5

SUSTS-1120R

單相20A

機架式安裝1U

485×380×44.5

SUSTS-1125R

單相25A

機架式安裝1U

485×380×44.5

SUSTS-1132R

單相32A

機架式安裝4U

485×400×178

SUSTS-1140R

單相40A

機架式安裝4U

485×400×178

SUSTS-1163R

單相63A

機架式安裝4U

485×400×178

SUSTS-11100R

單相100A

機架式安裝4U

485×400×178

SUSTS-11125R

單相125A

機架式安裝4U

485×400×178

SUSTS-1132H

單相32A

壁掛式安裝

400×176×483

SUSTS-1140H

單相40A

壁掛式安裝

400×176×484

SUSTS-1163H

單相63A

壁掛式安裝

400×176×485

SUSTS-11100H

單相100A

壁掛式安裝

400×176×486

SUSTS-11125H

單相125A

壁掛式安裝

400×176×487

三相STS

SUSTS-3332C

三相32A/3P

機柜式安裝

500×500×800

SUSTS-3340C

三相40A/3P

機柜式安裝

500×500×800

SUSTS-3363C

三相63A/3P

機柜式安裝

500×500×800

SUSTS-33100C

三相100A/3P

機柜式安裝

500×500×800

SUSTS-33125C

三相125A/3P

機柜式安裝

500×500×800

SUSTS-33160C

三相160A/3P

機柜式安裝

600×600×1200

SUSTS-33200C

三相200A/3P

機柜式安裝

600×600×1600

SUSTS-33250C

三相250A/3P

機柜式安裝

600×600×1800

SUSTS-33300C

三相300A/3P

機柜式安裝

800×800×2000

SUSTS-33400C

三相400A/3P

機柜式安裝

800×800×2000

SUSTS-3332H

三相32A/3P

壁掛式安裝

800×600×250

SUSTS-3340H

三相40A/3P

壁掛式安裝

800×600×250

SUSTS-3363H

三相63A/3P

壁掛式安裝

800×600×250

SUSTS-33100H

三相100A/3P

壁掛式安裝

800×600×250
